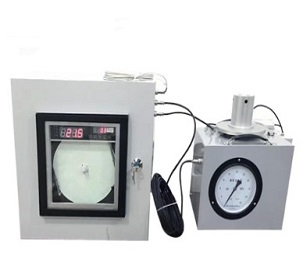

管道試壓壓力天平

壓力天平技術指標：

全國銷售熱線： 029-88621754

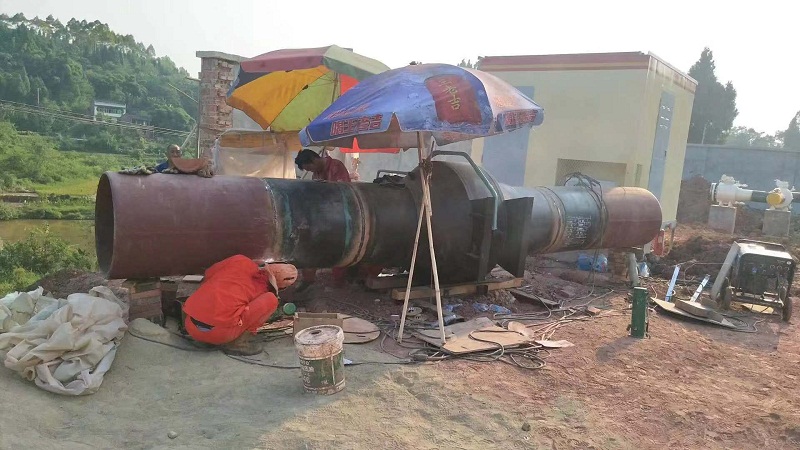

在管道試壓中，管道焊接完畢要進行壓力測試，壓力測試主要是為了測試管道的耐壓能力和是否存在微泄，而壓力天平的不確定度和靈敏性以及高精度是目前所有儀器無法取代的，所以壓力天平是管道試壓不可缺少的儀器之一。

壓力天平技術指標：

壓力天平的使用原理

壓力天平相當于液體天平，一邊是砝碼重力所產生的壓力，一邊是液體管道內的壓力，當這二個壓力相等時二者是平衡的（檢測管道內壓力具體值，砝碼值之和即為管道內壓力值），當管道出現微泄這個平衡就會被打斷（檢測管道是否存在微泄）。

為了使壓力天平的平衡更加直觀，我們首次引入了指示燈指示系統，當壓力天平發生變化同一個指示燈就會變化為不同的顏色。此系統是西安云儀首次應用，在全國乃至全世界具有唯一性，使客戶更加方便便捷。

壓力天平的構造原理

壓力天平是基于：P=F/S P為壓力 F為重力 S為截面積

由于在天平的工作中，管道壓力P2介質往往是水壓，里面可能夾雜石頭，沙子等，而天平屬于精密儀器，天平的活塞桿和活塞缸之間不能有任何雜物，所以在這個原理上引進了液體靜態壓力平衡，通過壓力轉換巧妙的保護活塞系統。

壓力天平管路連接圖

壓力天平的操作說明

在壓力天平液壓隔離器內注滿變壓器油
通過高壓軟管連接天平和試壓管道
管道通壓，根據指示燈顏色判斷何時需要加減砝碼。
當管道壓力大于砝碼產生的重力時紅燈亮此時需要加砝碼
當管道壓力小于砝碼產生的重力時黃燈亮此時需要卸砝碼
當管道壓力等于砝碼產生的重力時綠燈亮此時管道壓力和砝碼產生的重力相等
管道內微泄的判斷方法：管道試壓時，調節到平衡位置，記錄砝碼數量和每個砝碼上的數值，過一段時間，查看指示燈顏色是否改變，當顏色改變?yōu)辄S燈時，證明管道存在泄壓，依次取下小砝碼，等待再次平衡時，統計砝碼數量，前后二次砝碼上標注數字之差即為泄漏量，壓力天平屬于高精密儀器，微泄0.001MPA也可反應出來。

壓力天平的日常維護

壓力天平核心部件采用多重保護機制，在日常使用中無需維護。
在壓力天平的搬運過程中要輕拿輕放。
應及時補充壓力轉換缸體內的傳壓介質。
壓力天平默認精度為0.02%，出廠國內客戶附帶西北計量院檢定證書，國外客戶附帶校準證書。
壓力天平不同于校驗使用的壓力計，二者原理一樣但設計結構不同，壓力天平無造壓系統，但有極其完善的保護系統，可以測試任何介質的壓力，而計量用壓力計有造壓系統而無保護系統，使用校驗用壓力計作為壓力天平會大大減少其使用壽命，基本用一二次就報廢了。

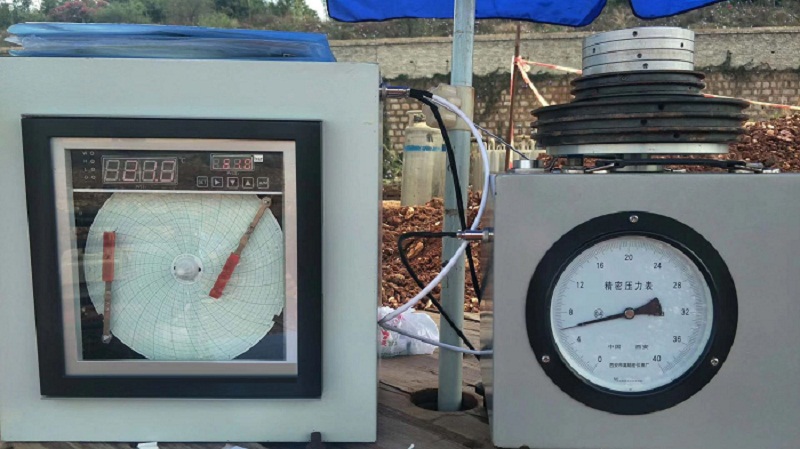

管道試壓記錄裝置不是標配產品，需要定制記錄儀的客戶需要提前說明，我們會提供無紙記錄儀和有紙記錄儀二種供客戶選擇。

壓力天平主機為通用型，不同的壓力范圍只需更換活塞系統即可，大大減少了開支，提供了產品的性價比和實用性
