基礎技術參數:

GJM系列圓齒輪流量計是根據齒輪馬達原理研發的一種新型容積式流量計，用于精密的連續或間斷的測量管道中液體的流量或瞬間流量，適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，微小流量即可準確計量。

工作原理與結構：

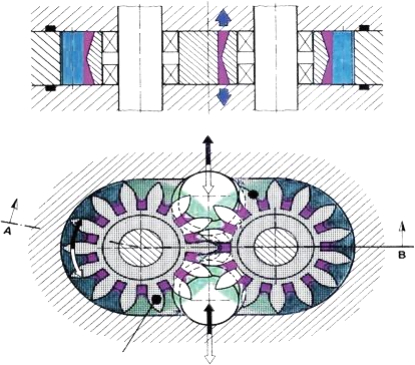

流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積， 稱為 標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。如下圖：

產品名稱:

GJM系列圓齒輪流量計

重復精度:士0.5%

壓力范圍:1.0-40MPa

溫度范圍:0℃-150℃

規格尺寸:2、7、20、50

連接方式:螺紋、法蘭

輸 出:脈沖、4-20mA及RS485通訊

儀表材質:316L不銹鋼、FPM鎢鋼合金滑動軸承等

量程比:1:100

介 質:無顆粒液體高粘度液體顯 示 液晶顯示(瞬時流量+累計流量)

產品特點：

針對各種應用，借助不同的間隙、不同的軸承類型及不同材料，GJM 系列齒輪式流量計可實 現不同介質的測量

具有廣泛的測量范圍和多種規格，可以滿足不同的需求

在指定范圍內，測量不受粘度影響

低壓降,低噪音

高靈敏測量

耐高壓,  耐高低溫

具有出色重復精度的高精度測量

在較廣的溫度范圍內，輸出信號不受溫度影響

在低流速測量范圍的下限依然能保持高精度

電子元件的高操作可靠性

前置放大器終端易于使用

選型參數：

注意：

n 訂貨時請注明介質和最小流量，不同粘度介質，最小流量范圍有所差異

n 齒輪內部有磁鐵，測量含有鐵離子的介質容易出現卡頓問題，請謹慎使用

n 精度說明：量程比 1:10,精度 0.5%
