基礎技術參數:

GJM系列齒輪流量計是根據齒輪馬達原理研發的一種新型容積式流量計，用于精密的連續或間斷的測量管道中液體的流量或瞬間流量，適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，微小流量即可準確計量。

工作原理與結構：

流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積， 稱為 標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。如下圖：

產品名稱:

GJM系列齒輪流量計

重復精度:士0.5%

壓力范圍:1.0-40MPa

溫度范圍:0℃-150℃

規格尺寸:2、7、20、50

連接方式:螺紋、法蘭

輸 出:脈沖、4-20mA及RS485通訊

儀表材質:316L不銹鋼、FPM鎢鋼合金滑動軸承等

量程比:1:100

介 質:無顆粒液體高粘度液體顯 示 液晶顯示(瞬時流量+累計流量)

產品特點：

針對各種應用，借助不同的間隙、不同的軸承類型及不同材料，GJM 系列齒輪式流量計可實 現不同介質的測量

具有廣泛的測量范圍和多種規格，可以滿足不同的需求

在指定范圍內，測量不受粘度影響

低壓降,低噪音

高靈敏測量

耐高壓,  耐高低溫

具有出色重復精度的高精度測量

在較廣的溫度范圍內，輸出信號不受溫度影響

在低流速測量范圍的下限依然能保持高精度

電子元件的高操作可靠性

前置放大器終端易于使用

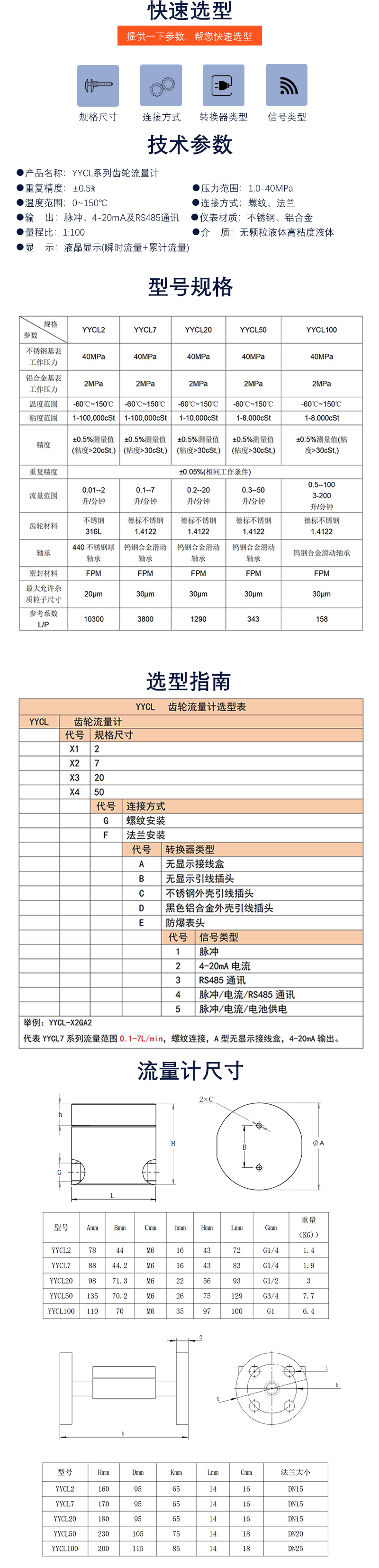

選型參數：

注意：

n 訂貨時請注明介質和最小流量，不同粘度介質，最小流量范圍有所差異

n 齒輪內部有磁鐵，測量含有鐵離子的介質容易出現卡頓問題，請謹慎使用

n 精度說明：量程比 1:10,精度 0.5%
